大家都知道电磁是很容易受到干扰的，在抑制电磁干扰时最常用的办法就是共模抑制措施，那么我们应该使用什么样的电感呢?今天来给大家介绍一下片式共模电感器屏蔽电感。

贴片屏蔽电感的骨架泛指绕制线圈的支架.一些体积较大的固定式电感器或可调式电感器(如振荡线圈,阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心,铁心等装入骨架的内腔,以提高其电感量. 骨架通常是采用塑料,胶木,陶瓷制成,根据实际需要可以制成不同的形状. 小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上. 空心电感器也称脱胎线圈或空心线圈,多用于高频电路中不用磁心,骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离.
绕组是指具有规定功能的一组线圈,它是贴片电感器的基本组成部分. 绕组有单层和多层之分.单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕 (绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕,乱绕,蜂房式绕法等多种. 磁心与磁棒一般采用镍锌铁氧体或锰锌铁氧体等材料,它有 "工"字形,柱形,帽形,"E"形,罐形等多种形状.

共模电感

铁心材料主要有硅钢片,坡莫合金等,其外形多为"E"型. 屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等).采用屏蔽罩的电感器,会增加线圈的损耗,使Q 值降低. 有些电感器(如色码电感器,色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来.封装材料采用塑料或环氧树脂等.
在设备的电磁干扰的传播途径中，电源线是最重要的媒介，因为电源线的长度(包括设备的电源进线和电力传输的架空线延伸)足以构成射频信号的被动天线。此外，电网内的各种设备开、关和运行中形成的骚动也在电网中肆意流传。上述干扰对电网内的敏感设备的可靠工作造成威胁。射频信号在电源线上的传输是以两种模式进行的，一种是共模型式，在线一大地及中线一大地两个路径上出现;另一种是差模型式，在线一中线里传播。电源线滤波器则被安插在电源线上，专门用来抑制射频信号传播的器件。

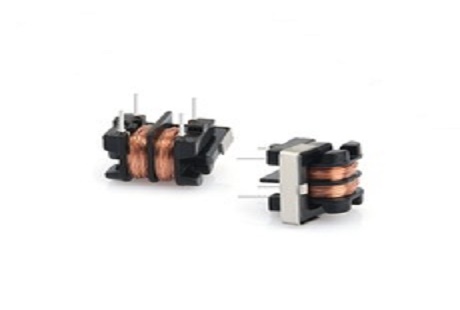

在电源线滤波器设计中往往不用差模电感，而采用共模电感。共模电感的两个线圈绕在同一磁芯上(同名端在线圈的同一侧)，这种绕线方法对于差模电流(包括电源电流)产生的磁通相互抵消，不会产生磁路饱和;而对共模电流则体现一个很大的电感，取得大的滤波效果。
应当指出的是，共模电感器的两个线圈绕制不可能完全对称，因此共模电感器实际上还是残留一定程度的差模电感成分，对于差模干扰仍有一定程度抑制作用。
这样看来，无论是信号线或者是电源线，从抑制电磁干扰的角度出发，用得最多的还是共模抑制措施。因此从使用片式电感器的角度出发，用得最多的还是片式共模电感器。
