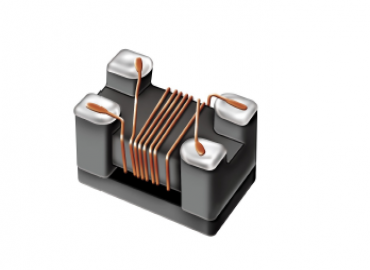

相信许多小伙伴都知道： 对于大多数产品来讲，共模电感的磁芯都选用铁氧体（镍锌系和锰锌系）。镍锌系磁芯的特点是具有较低的初磁导率，但在非常高的频率（大于100MHz)时，仍能保持初磁导率。而锰锌系则恰恰相反，其具有很高的初磁导率，但在频率很低（20KHz)时，磁导率可能会衰减。由于镍锌系磁芯有很低的初磁导率，所以在低频时，不可产生高阻抗特性。然而锰锌系磁芯在低频时，能提供非常高的阻抗特性，且非常适用于10KHz到50MHz的抗电磁干扰。基于此，我们今天主要围绕锰锌系磁芯展开，来向大家揭秘，共模电感最常用的磁芯类型。

锰锌系磁芯有很多种形状：环形，E形，罐形，RM形及EP形等等。但对于大多数共模电感都是使用环形磁芯。主要原因有以下两点：

一：环形磁芯价格相对便宜。因为环形只有一个就可制作，而其他形状的磁芯则需要一对才能构成共模电感所需，且在成型时，因考虑两磁芯的配对问题，还须增加研磨工序（如镜面磁芯）才能得到较高的磁导率。对于环形磁芯却不需如此。

第二：与其它形状磁芯相比环形磁芯有较高的有效磁导率。因为两配对磁芯在装配时，无论怎样作业都不可删除气隙的现象，故有效磁导率比只有单一封闭形磁芯要低。

不过环形磁芯有一缺点：绕线成本较高。因其他形状磁芯有一配套线架在使用，绕线都可以机器作业，而环形磁芯只可以手工作业或机器（速度较低）作业。但通常情况下，共模电感圈数较少（小于30圈），故绕线成本比较少。

好了，以上就是共模电感常用磁芯类型揭秘了，各位屏幕前的小伙伴学会了吗？如果对于电感方面还有其他疑问，欢迎向我们留言咨询哦!
