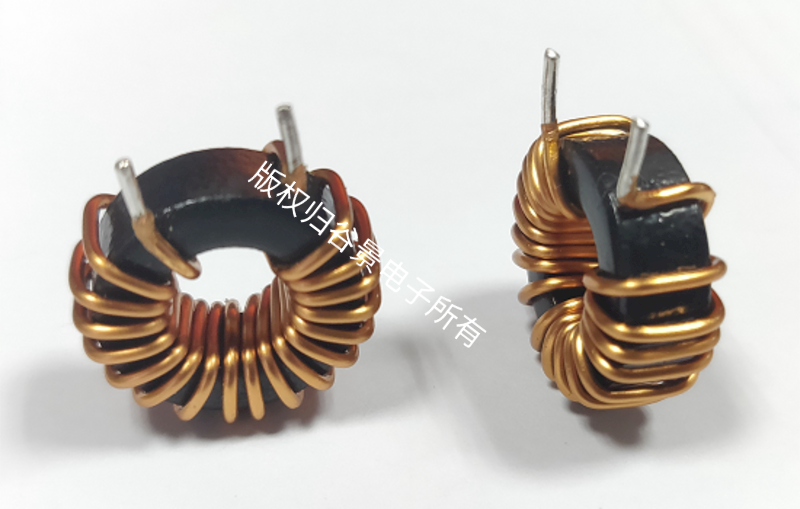

磁环电感

在之前的资讯当中，小编分别从封装体积、阻抗特性、漏感大小以及品牌四个方面为大家讲解了共模电感电感量的选择问题， 今天我们来为大家介绍的，是如何对共模电感电感量进行测量，下面就跟随小编一起来看一下吧:

我们通常采用的测量方法，有以下三种：

1、直流电阻测量法：用万用表的电阻档测量天线线圈、振荡线圈、中周，输入输出变压器线圈的直流阻值，可以判断这些电感类元件的好坏。测天线线圈、振荡线圈时，量程应置于R×10Ω档；测中周及输出输入变压器时，量程应放在R×10Ω或R×100Ω档；

测得的阻值与维修资料及自己日常积累的经验数据相对照，如果很接近则表示被测元件是正常。如果阻值比经验数据小许多，表明线圈有局部短路；如果表针指示阻值为零，则说明线圈短路；

2、通电检查法：对电源变压器可以通电检查看次级电压是否下降，如次级电压降低则怀疑次级（或初级）有局部短路。当通电后出现变压器迅速发烫或有烧焦味、冒烟等现象，则可判断变压器肯定有局部短路了，这个时候是不适合测量的。

3、仪器检查法：可以使用高频Q表来测量电感量及其Q值，也可用电感短路仪来判断低频线圈的局部短路现象。用兆欧表则可以测量电源变压器初、次级之间的绝缘电阻。

有的小伙伴会说，如果我的手上是非专业的单件测量，手头只有像万用表一类的简单的器材，那我该怎么办，还能够测量吗？小编的回答是：可以，建议采用下面列举的间接测量方法：

电感线圈的感抗为Z=2πfL
电感线圈的直流电阻R可用万用表直接测量得到。
则总阻抗 Z总=根号下[R^2+(2πfL）^2]
将线圈接入220伏50赫兹市电，万用表测量电路电流I，
由I=U/Z总
得总阻抗 Z总=U/I (u=市电电压220伏，I用测量得到)
将数据带入式 Z总=根号下[R^2+(2πfL）^2]
可求得“电感线圈的电感量L”

如果线圈电感量太小，不能直接接入220伏市电，可用一个小变压器把市电降压然后接入。线圈实际输入电压仍然可用万用表测量得到。

求得的电感量的的误差大小主要取决于万用表的测量精度，原理上没有问题。

好了，今天的分享到这里就结束了，不知道屏幕前的小伙伴们是否有所收获呢？如果还有电感方面的疑问，欢迎向我们留言咨询哦！
