大家对贴片电感是不是都是大电流电感以及它们的最大电流可以有多大这两个问题十分好奇。关于这两个问题小编通过多方验证总结出以下相应的文章对大家做了说明。在本文中，我们将介绍几款贴片电感中比较常见的大电流电感性能参数，供您参考选型。

本文仅从各种各样的贴片电感中选择其中一种大电流给大家简单介绍一下其性能参数，不作为选型标准选择，仅供交流参考。之前我们给大家介绍了贴片片电感的分类，分为: 贴片屏蔽电感、贴片非屏蔽电感这两大类，这里为大回家提供三种大电流电感，它们分别是: 屏蔽大电流贴片电感、非屏蔽大电流贴片电感、一体成型大电流贴片电感。

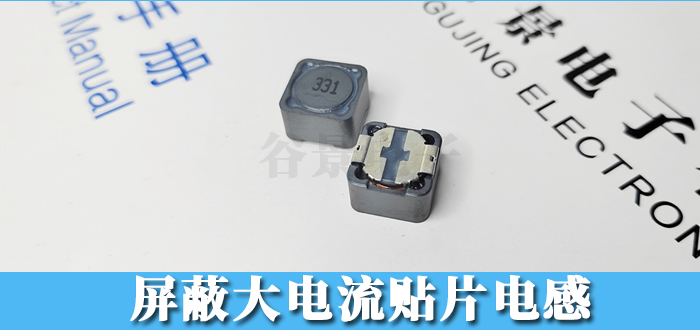

1.屏蔽大电流贴片电感；如下图所示:

上图中的这款大电流贴片电感属于屏蔽类型的贴片电感，它的基础参数性能分析如下：
（1）对应材料编号：GCDS127MT330，
（2）包装尺寸为12.5*12.5*8；
（3）感值L：33uH±20％;
（4）额定电路IDC:3A；
（5）饱和工作电流：5.7A
这种大电流贴片电感是一种铁氧体磁芯，目前已广泛应用于汽车领域！

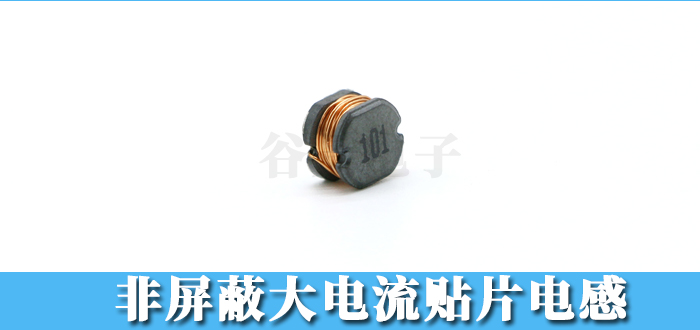

2.非屏蔽电流贴片电感：如下图所示：

上图所示的大电流贴片电感为非屏蔽芯片电感，其基本参数性能如下：
（1）对应材料编号：GCD54KT220
（2）它的封装结构尺寸是5.8*5.2*4.5；
（3）感应值L：22uH±10%
（4）额定电路IDC：1.46A
（5）饱和电流：2A
这种非屏蔽大电流贴片电感也采用铁氧体磁芯型，目前广泛应用于各种电动工具。

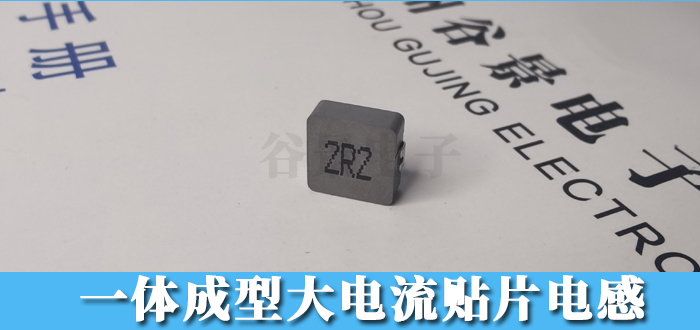

3.一体成型大电流电感，如下图所示:

(1）对应料号：GSHM1004MT1R0
（2）其包装尺寸：11*10*3.8
（3）灵敏度值L：1.0uH ± 20%
(4）额定电流: 20A
（5）饱和工作电流：27.5A
这是一款一体成型大电流电感，其磁芯类型与前两种不同，但合金粉芯主要用于汽车电子领域，特别是新能源汽车领域。
以上三个大电路贴片电感性能参数小编已经给出了一些简单的清单与大家共享，如果有任何不对的您可以给小编留言，大家一起共勉。当然，具体的类型选择需要基于实际的项目需要。想了解更多关于大电流贴片电感的信息可以给我们留言！
